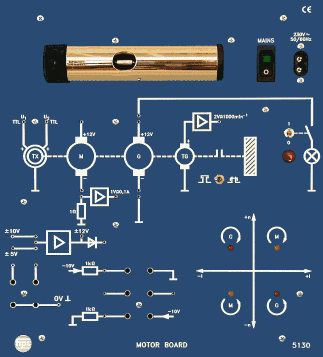

Панель 5130 «Двигатель постоянного тока»

• 5120 «ПИД регулятор»,
• 5125 «Силовая электроника» или
• 4250 «Фазовая автоматическая подстройка частоты» (ФАПЧ)

Учебное оборудование Панель 5130 содержит в себе

• двигатель постоянного тока с управлением по действительному значению тока
• генератор постоянного тока с возможностью подключения нагрузки
• тахогенератор с развязывающим усилителем
• подключаемой механической инерционной массой, реализована электронным образом
• двухканальный энкодер угла для непосредственного измерения частоты и направления вращения
• встроенной смотровое окошко для визуального определения направления вращения

Для возможности подключения панели непосредственно к контроллеру или схеме ФАПЧ встроен в панель усилитель мощности. Его можно подключить только для режимов вращения по часовой стрелке или только для вращения в обоих направлениях. После этого машинный механизм может приводиться во вращение и тормозиться в обоих направлениях. Также может быть реализован 4-квадрантный привод. За состоянием электрической машины можно наблюдать визуально.

4-квадрантный индикатор встроен в плату, ток и направление вращения связаны с помощью логической схемы, направление вращение показывается с помощью 4 светодиодов.

Модуль 5125.5 "Регулирование температуры и освещенности" может использоваться для регулирования температуры или освещенности. Для него на панели предусмотрено специальное место для установки.

Панель имеет встроенный источник питания с гальванической развязкой

• изменение механической массы на валу и изменение соответствующих временных констант
• нагрузка, подключаемая к генератору

Передняя часть панели сделана из матово голубого ламината, толщиной 5 мм, с надписями условных графических обозначений, напечатанными принтером белой краской.

Обратная сторона панели защищена серой пластиковой крышкой. Она позволяет располагать панель на столе под углом или встраивать её в стенд.

Переходник	Служит переходником для проводников с диаметром контактов 4 мм к проводникам с контактами диаметром 2 мм.
Механическая масса	Подключаемая, для изменения временных констант, реализована электронно.
Наборное поле	Для подключения модуля 5125.5 «Регулирование яркости и температуры» и адаптированное для проводников с диаметром контактов 2 мм. Два резистора служат делителями напряжения для сигналов температуры и яркости.

Дополнительно рекомендуется

• V0122 Руководство "САР. Часть 2. Системы управления и регулирования"
• модуль 5125.5 «Регулирование яркости и температуры»
• модуль состоит из:
• сопротивления с положительным температурным коэффициентом для измерения температуры
• фоторезистор, для измерения освещенности
• источник тепла и света: лампа накаливания 12В / 5Вт

Модуль 5125.5 не входит в стандартный комплект поставки панели 5130, его необходимо заказывать отдельно

Технические характеристики

Питание:	~230 В / 115 В (110 В); 50 ... 60 Гц; 20 ВА
Двигатель	- номинальное напряжение: 12 В - номинальная частота вращения: 5900 об/мин - максимальная частота вращения. 8000 об/мин - максимальный ток: 0.5 А
Генератор	- номинальное напряжение: 12 В - Максимальный ток: 0.5 А
Тахогенератор	- Выходное напряжение: 2 В при частоте вращения 1000 об/мин; развязано на усилителе - Ri = 200 Ом
Энкодер	- разрешение: 100 отсчетов/ оборот. - количество выходных каналов: 2 - Выходное напряжение: TTL (развязано в TTL модуле)
Нагрузка	- подключаемый нагрузочный резистор: 33 Ом / 5 W ; с параллельное подключенной лампочкой
Для измерения действующего значения тока	- измерительный резистор: 1 Ом
Последовательно подключаемый усилитель	- коэффициент усиления: 10 - внешнее сопротивление: 200 Ом
Усилитель по постоянному току	- вход I: 0 ... +/-10 В - коэффициент усиления: V = 1.2 - вход II: 0 ... +/-5 В - коэффициент усиления: V = 2.4 - выходное напряжение для 4-квадрантных вычислений: 0 ... +/-12 В - Выходной ток: max. 0.5 А
4-квадрантный индикатор	4 светодиода, 2 цвета, для различения квадрантов для двигателя и генератора
Габариты:	266 x 297 x 90 мм
Вес:	2.2 кг
