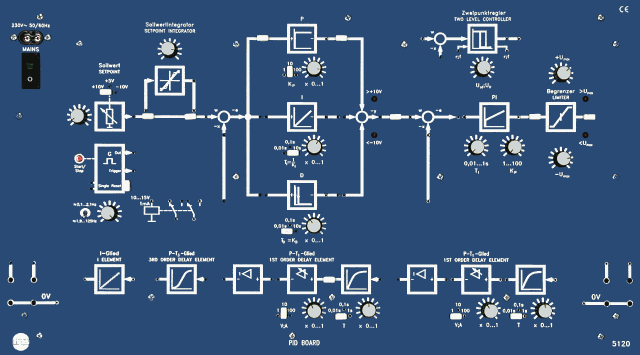

Панель 5120 «ПИД регулятор»

• 5125 Панель «Силовая электроника»
• 5130 Панель «Двигатель постоянного тока»
• 5125.5 Модуль «Регулирование яркости и температуры»
• 5131 Панель «Сервомотор»

Параметры системы управления устанавливаются с помощью ручек потенциометров и подключением функциональных блоков с помощью проводников. Необходимая полярность сигнала может быть получена в соответствии с требованиями схемы эксперимента с помощью инверторов, сумматоров или компараторов.
Если выходное значение сигнала выходит за допустимый диапазон регулирования, то загорается светодиодный индикатор.
Один И-элемент, несколько элементов задержки и П-элементы расположены на панели.
С некоторыми исключениями все элементы системы управления с временными характеристиками разработаны так, чтобы их реакции на времени на воздействие можно было измерить с помощью обычного или запоминающего осциллографа.
При частотах сигналов до 100 Гц можно проводить измерения с помощью осциллографа.
Решающее значение получения хорошей повторяемости результатов измерения имеет встроенный генератор опорной частоты, специально разработанный для этой панели.
При использовании осциллографа генератор запускает процесс измерения циклически таким образом, чтобы все используемые конденсаторы до начала следующего цикла успели разрядиться. Схема претриггера гарантирует получение оптимального изображения исследуемого сигнала на осциллографе.
Контроль над процессом измерения может проводиться с помощью компьютера или программируемого логического контроля с использованием отдельного выхода RESET.
Для проведения экспериментов панель может быть расположена на столе или встроена в стенд.
Панель может быть помещена в пластиковый кейс и прикручена к нему, таким образом, получается мобильный учебный модуль. Кейс используется для хранения и транспортировки панели, а так же защиты панели от пыли и влаги.
Передняя часть панели сделана из матово голубого ламината толщиной 5 мм, надписи функциональных групп сделаны белой краской.
Обратная сторона панели защищена серой пластиковой крышкой, позволяющей располагать плату на столе под углом.
