Панель 3840 «Датчики»
Учебное оборудование Панель 3840 «Датчики» предназначена для выполнения лабораторных практических работ (опытов) по курсам «Измерительные преобразователи», «Измерительная техника», «Датчики».
Стоимость: По запросу
Оставить заявку

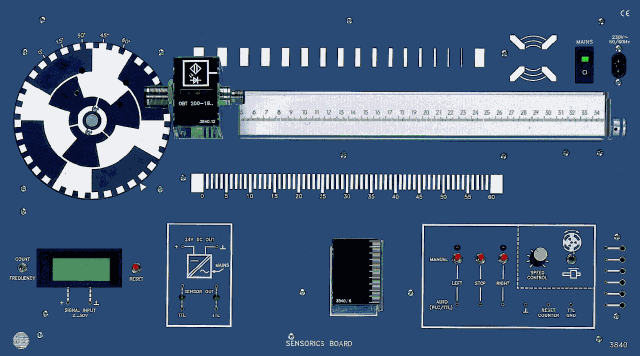

Панель «Датчики приближения» содержит следующие основные
компоненты
Источник питания и средства индикации | Служат для питания датчиков постоянным током со стандартным напряжением 24 В и индикации состояния переключательного выхода датчика. |
Сегментный диск | Сегментный диск имеет электрический привод и снабжен угловой шкалой для проверки динамических свойств различных датчиков и гнездами для установки держателя испытательных образцов из различных материалов. |
Направляющая линейка | Направляющая линейка снабжена миллиметровой шкалой для определения положения датчика и задания расстояния переключения. Снизу и сверху от направляющей линейки нанесена штриховая разметка, используемая для проверки сканирующих свойств оптических датчиков. |
Каретка | Каретка имеет электрический и ручной приводы. В каретке предусмотрены отверстия для установки различных датчиков |
Держатель испытательных образцов | Используется для закрепления испытательных образцов из различных материалов. |
Счетчик / Частотомер | Прибор с переключением режима работы и с цифровым дисплеем. Используется для счета
импульсов или для измерения частоты при исследовании динамических свойств
датчиков. |
Передняя часть панели сделана из матово голубого ламината толщиной 5 мм, надписи функциональных групп сделаны белой краской. Обратная сторона панели защищена серой пластиковой крышкой, позволяющей располагать плату на столе под углом.
Технические характеристики
Питание: |
~ 230 В /115 В (110 В); 50 ... 60 Гц; 40 ВА |
Встроенный источник питания для датчиков | - 24 В постоянное напряжение / 250 мА, защита от короткого замыкания - Uin: 15 В ... 30 В |
Управляющая логика для пуска-остановки: | - оптическая индикация - вращение по и против часовой стрелки диска каретки и перемещение влево и вправо каретки - входы для микроконтроллера или управления сигналами TTL-уровня; Uin: 5 В ... 24 В |
Частотомер: | - диапазон частот: 1 ... 9999 Гц - уровень вхоного напряжения: 5 ... 24 В - счетчик импульсов: 1 ... 9999 |
Панель 3840 | Габариты: 532 x 297 x 135 мм Вес: 3,7 кг |
Дополнительная панель 3840.10 | Габариты: 532 x 297 x 150 мм Вес: 2.5 кг |
Базовая комплектация (тип 3840.10)
- Емкостный датчик CJ 8-18GM-E2 (3840.11) (с отверткой)
- Оптический датчик OBT200-18GM-70-E5-V1 (тип 3840.12)
- Датчик магнитного поля MJ 60-12GM-E2-V1 (тип 3840.13)
- Индуктивный датчик NJ 5-18GM50-E2-V1 (тип 3840.14)
- Соединительный кабель KD-G (тип 3840.15)
- Держатель испытательных образцов (тип 3840.16)
- Соединительные провода с 2-мм наконечниками
- Монтажная шина
Образцы материалов
- Пластина + катушка (тип 3840.19)
- Тыльная сторона: медь (18 x 18 мм) с контактом заземления
- Пластина, сталь (10 x 18 x 1 мм)
- Пластина, алюминий (10 x 18 x 1 мм)
- Пластина, латунь (10 x 18 x 1 мм)
- Пластина, стеклотекстолит, чистый (10 x 18 x 1 мм)
- Пластина, стеклотекстолит, толстый/тонкий
- Пластина, зеркало, стандартное белое
- Пластина, матовая черная/глянцевая черная
- Постоянный магнит, большой
- Постоянный магнит, малый
Дополнительные комплектующие
- Ультразвуковой датчик с образцами материалов с различным коэффициентом затухания (3840.21)
- Волоконно-оптический датчик (3840.22).
- Датчики NAMUR: индуктивный, емкостный и магнитного поля с функцией переключения (тип 3840.23). Индуктивный аналоговый датчик (тип 3840.24)
Дополнительно рекомендуется
- V0140 Руководство по проведению лабораторных практических работ (опытов) «Датчики»
