Система шин. панель 3860 «Master», панель 3861 «Slave»
Система шин. панель 3860 «Master», панель 3861 «Slave»
Учебное оборудование Панели 3860 «Master» и 3861 «Slave» вместе с программным обеспечением предназначены для теоретического и практического изучения шин.
Панель 3860 «Master» подключается к IBM совместимому компьютеру по интерфейсу RS 232.
К панели 3860 «Master» по интерфейсу RS485 можно подключить до 15 панелей 3861 «Slave». Двухпроводная линия используется для передачи данных между панелями 3860 и 3861.
Стоимость: По запросу
Оставить заявкуПанель 3860 «Master» подключается к IBM совместимому компьютеру по интерфейсу RS 232. К панели 3860 «Master» по интерфейсу RS485 можно подключить до 15 панелей 3861 «Slave». Двухпроводная линия используется для передачи данных между панелями 3860 и 3861

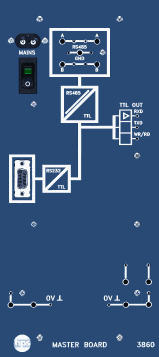

Функционал панели 3860 «Master»
- интерфейс RS232
- преобразователь уровня RS232 => TTL
- разъемы (2 мм): RXD, TXD, WR/RD
- преобразователь уровня TTL => RS485
- интерфейс RS485 с развязкой по постоянному току
- источник питания
Функционал панели 3861 «Slave»
- интерфейс RS485
- преобразователь уровня TTL => RS485
- разъемы (2 мм): RXD, TXD, WR/RD
- 4 входа и выхода для подключения внешних TTL сигналов
- микроконтроллер 87С51
- 4 входных переключателя (D0…D3)
- поле разъемов для установки адреса
- источник питания
Используемые топологии
Они соответствуют «линии с ответвлениями» и используются в следующих типах шин:
- ASI
- CANBUS
- DIN-MESSBUS
- FAIS
- FIP
- IEC
- PROFI-BUS

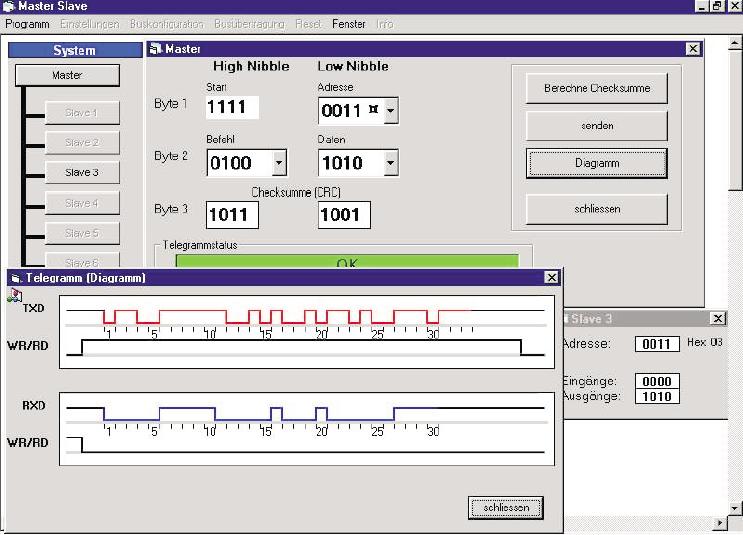

Некоторые функции программного обеспечения
- автоматическое распознавание структуры поля
- создание «телеграмм» и изменение отдельных битов
- выполнение логических операций: AND, OR, XOR, инвертирование, сравнение
- опрос, считывание входного статуса всех активных панелей «Slave»
| Интерфейс RS232 | - для подключения к компьютеру - преобразователь уровня: RS232 => TTL |
| Питание: | ~230 В / ~115 В; 2.5 ВА; 50…60 Гц |
| Интерфейс RS485: | - для соединения панелей «Master» и «Slave» - преобразователь уровня: RS 485 => TTL |
| Поле переходников: | - два поля переходников для соединения проводников с диаметром контактов 4 и 2 мм |
| Габариты: |
133 х 297 х 100 мм |
| Вес: |
0.8 кг |
| TTL входы и выходы: | - 4 внешних цифровых входа и выхода со светодиодами, показывающими их статус |
| Поле переходников (D0… D3) | - для подключения ко входам внешних конфигураций |
| EXT/INT | - в зависимости от установки панели «Master» будет внешний или внутренний входной
статус |
| Адресное поле (А0…А3) | - битно-ориентированный режим адреса панели «Slave»; кодирование с помощью
перемычек |
| Микроконтроллер | - 87C51 |
| Питание: |
~230 В / ~115 В; 2.5 ВА; 50…60 Гц |
| Интерфейс RS485: | - для соединения панелей «Master» и «Slave» - преобразователь уровня: RS 485 => TTL |
| Поле переходников: | - два поля переходников для соединения проводников с диаметром контактов 4 и 2
мм |
| Габариты: |
133 х 297 х 105 мм |
| Вес: |
1 кг |
Требующиеся принадлежности
- 3860 Панель «Master»
- 3860-EVXX программное обеспечение «Master / Slave»
- 3861 Панель «Slave» - 3 шт.
- IBM-совместимый компьютер с RS232 интерфейсом, Windows 98/2000/NT/XP
- набор соединительных проводников и перемычек
- 9104.1-7 Нагрузочный резистор – 2 шт.
- V0145 Руководство по проведению лабораторных практических работ (опытов) «Шины»
- запоминающий осциллограф с логическим анализатором
