Панель 2130 «ПЛК Simatic S7-1200»
Учебное оборудование Панель 2130 «ПЛК Simatic S7-1200» предназначена для программирования и отладки программ программируемых микроконтроллеров Siemens S7-1200. Может использоваться совместно с интерфейсной панелью 3815.
Стоимость: По запросу
Оставить заявкуВстроенные компоненты
- источник питания 24 В, постоянное напряжение / 2 А или Источник питания 24 В, постоянное напряжение / 5 А
- Процессор: CPU 1213C или CPU 1214C-2DP
- Карта памяти: Micro Memory Card
- AS-i модуль CP 343-2
- AS-i источник питания (встроенный)
Встроенные компоненты
- источник питания 24 В, постоянное напряжение / 2 А или Источник питания 24 В, постоянное напряжение / 5 А
- Процессор: CPU 1213C или CPU 1214C-2DP
- Карта памяти: Micro Memory Card
- AS-i модуль CP 343-2
- AS-i источник питания (встроенный)
Обзор модулей, используемых в панели «ПЛК Simatic S7-1200»
Базовая панель для набора S7 / 1200C с монтажной шиной, шириной 320 мм. Измерительный прибор (ноль в центе) и потенциометр -10 В …+10 В постоянное напряжение для аналоговой обработки, а так же для контроля неисправностей. На панели есть встроенные разъем питания и выключатель питания. На панель возможно установить до 14 модулей (единичной ширины).
Вставляемый модуль (двойная ширина)
8 цифровых входов с разъемами диаметром 4 мм и 8 переключателей
Вставляемый модуль (единичная ширина)
8 цифровых входов с разъемами диаметром 4 мм
Вставляемый модуль (единичная ширина)
8 цифровых выходов с разъемами диаметром 4 мм
Вставляемый модуль (единичная ширина)
4 аналоговых входа
2 аналоговых выхода
1 вход PT100 с разъемами диаметром 4 мм
Вставляемый модуль (единичная ширина)
1 разъем MPI
1 разъем 2DP для подключения к шине Profibus (используется только с S7/314C-2 DP)
Вставляемый модуль (единичная ширина)
9-pin и 25-pin SUB-D разъемы для подключения мехатрнной системы
Вставляемый модуль (единичная ширина)
Для соединения СЗ343-2 с шиной AS-i (только при соединении с процессором и AS-i источником питания)
Вставляемый модуль (единичная ширина)
3 разъема SUB-D, 25-pin, для всех входов и выходов S7/1214C или S7/1214C-2DP
Закрывает свободное место единичной ширины
Вставляемый модуль (единичная ширина)
Переключатель, кодирующий шестнадцатеричное число, 4 знака. Рекомендуется использовать дополнительную карту ввода/вывода
Вставляемый модуль (двойная ширина)
LC дисплей для отображения шестнадцатеричных чисел, 4 символа. Рекомендуется использовать дополнительную карту ввода/вывода
Закрывает свободное место двойной ширины

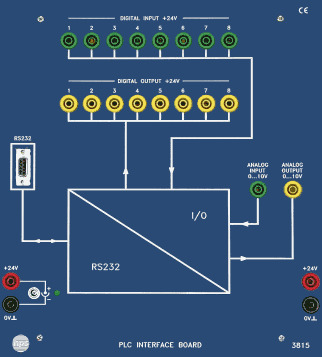

2130 Панель «ПЛК Simatic S7-1200» может управлять процессом имитирования с помощью панели 3815 |
|
2130 Панель «ПЛК Simatic S7-1200» может управлять кареткой панель 3840 «Датчики» и анализировать сигналы с датчиков |
|
2130 Панель «ПЛК Simatic S7-1200» может управлять панелью 5264 «Преобразователь частоты», к которой подключена панель 5265 «Асинхронный двигатель». |
|
Некоторые контакторы панели 2120 «Техника автоматического регулирования» могут непосредственно управляться ПЛК панели 2130 |
|
Контакторы панели 2121.1 «Распределительный щит» питающиеся от постоянного напряжения 24 В, идеально подходят для управления с помощью панели 2130 |
|
2122 Панель «Многофункциональный асинхронный двигатель» может использоваться в различных режимах, как асинхронный двигатель, как асинхронный двигатель с разделенными обмотками для двух частот вращения и как асинхронный двигатель по схеме Даландера. |
