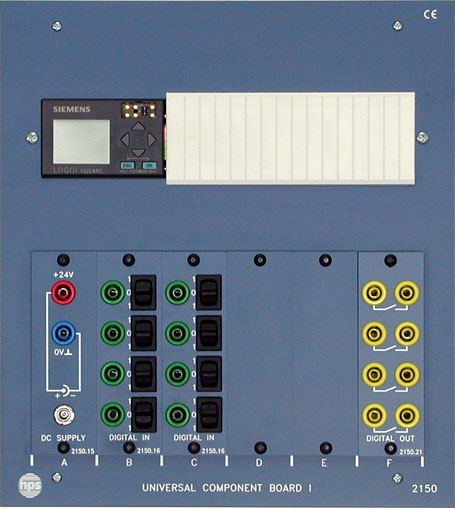

Панель 2150 «Универсальная компонентная панель»
Учебное оборудование Панель 2150 «Универсальная компонентная панель» предназначена для встраивания промышленных компонентов на специальную монтажную шину.
Стоимость: По запросу
Оставить заявкуПанель 2150 I |

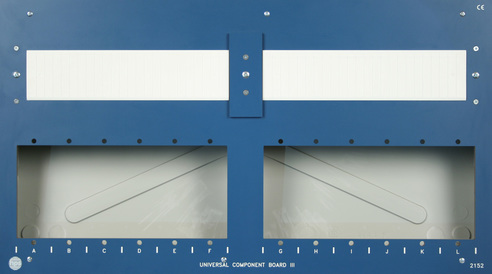

Панель 2152 III |
Монтажная шина встраивается внутрь, может быть установлено от 6 до 12
модулей |
|
Панель 2153 IV | |

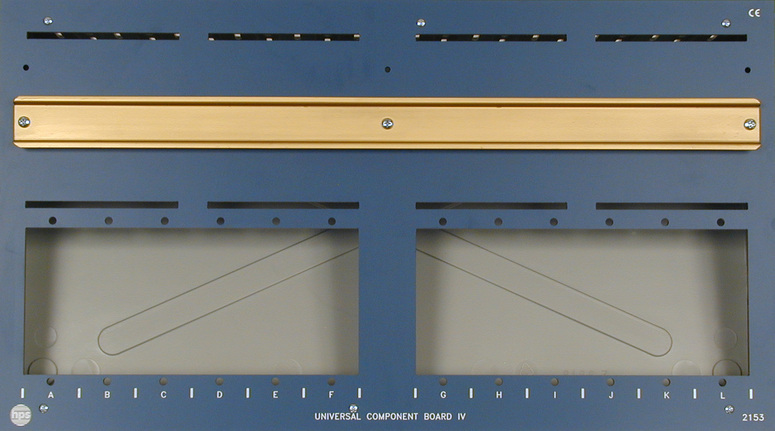

Монтажная шина установлена на передней части панели, может быть
установлено от 6 до 12 модулей |
Монтажная шина, которая установлена на передней части панели, устанавливается в 2 различных по высоте положениях. В следствии этого промышленные компоненты могут монтироваться даже если монтажная шина выступает над поверхностью панели
Материал передней части панели |
ламинат (5 мм), матово-голубой |
Обратная сторона |
серая пластиковая крышка |
Габариты: |
Универсальная компонентная панель I (2150): 266 х 297 х 95 мм Универсальная компонентная панель II (2151): 266 х 297 х 95 мм Универсальная компонентная панель III (2152): 532 х 297 х 95 мм Универсальная компонентная панель IV (2152): 532 х 297 х 95 мм |
Вес: |
Универсальная компонентная панель I (2150): 1.5 кг Универсальная компонентная панель II (2151): 1.5 кг Универсальная компонентная панель III (2152): 2.0 кг Универсальная компонентная панель IV (2152): 2.0 кг |
Комплект поставки
Универсальная компонентная панель с монтированной монтажной шиной и серой пластиковой крышкой. В комплекте с панелями 2150 и 2152 идет защитная крышка. Эта крышка закрывает свободное пространство на передней части панели после установки промышленных компонентов.

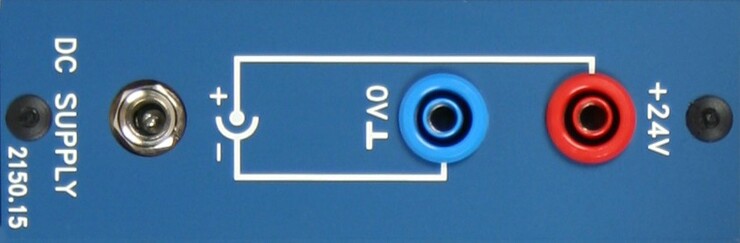

Для подключения к источнику напряжения 3816, постоянное напряжение 24 В / 1А, диаметр контактов 4 мм

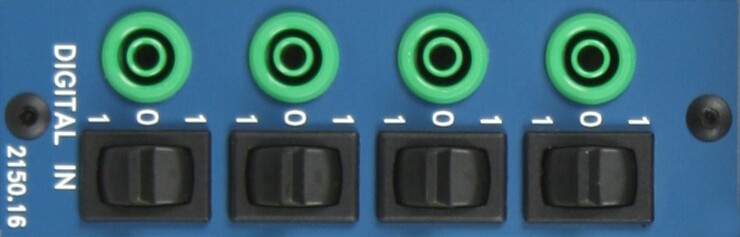

4 цифровых входа, диаметр контактов 4 мм, 4 кнопки

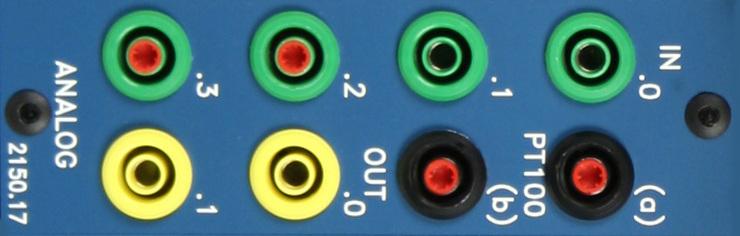

4 аналоговых входа, 2 аналоговых выхода, 1 вход PT100, диаметр контактов 4 мм

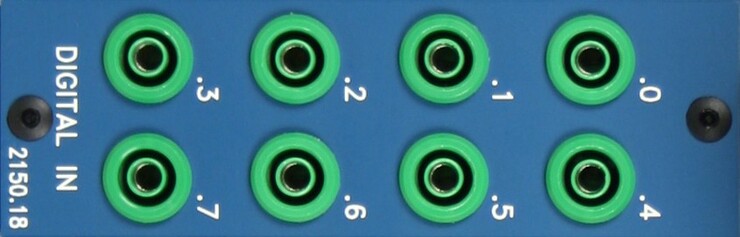

8 цифровых входов, диаметр контактов 4 мм

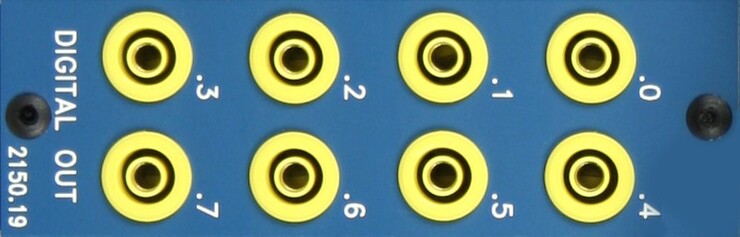

8 цифровых выходов, диаметр контактов 4 мм

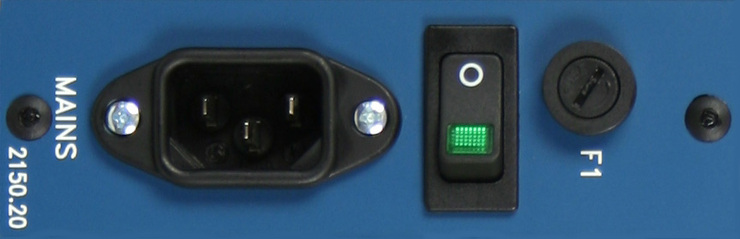

Однофазный разъем питания, с 2-х позиционным переключателем, предохранитель, 3 жильный сетевой кабель

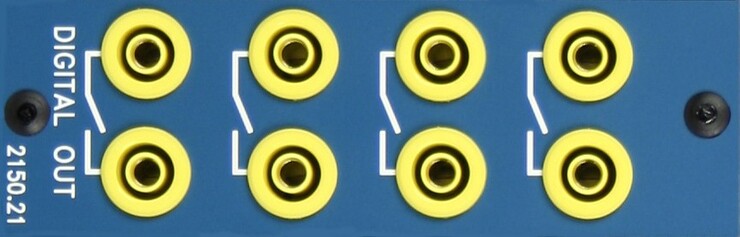

4 замыкающих не потенциальных контакта, диаметр контактов 4 мм

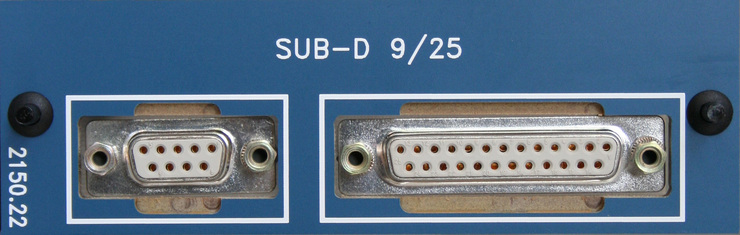

Разъемы SUB-D 9-pin и 25-pin для подключения мехатронной системы к контроллеру

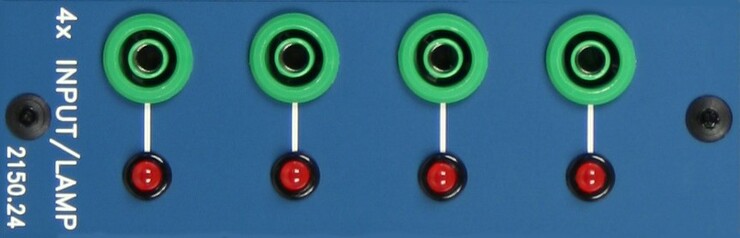

4 лампы, 24 В, диаметр контактов 4 мм

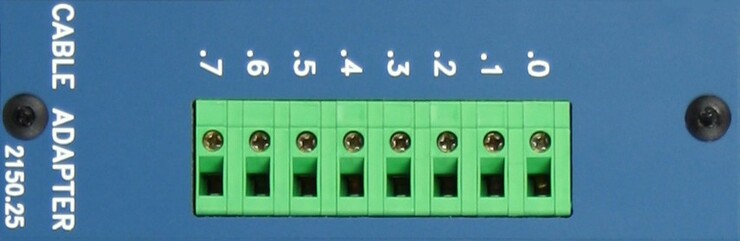

Для подключения 8 обычных монтажных линий

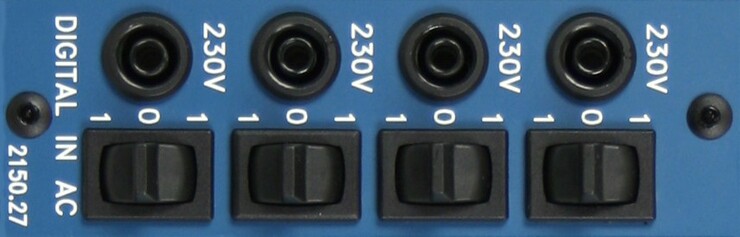

4 цифровых входа, диаметр контактов 4 мм, 4 кнопки 230 В переменное напряжение

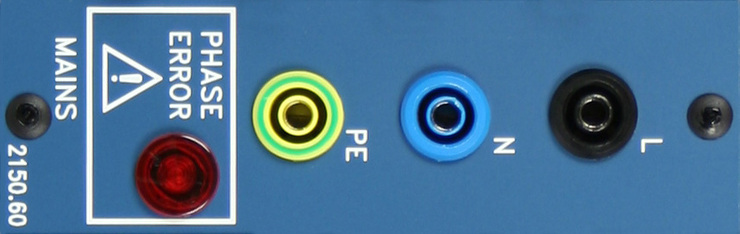

Для питания переменным напряжением 230 В, диаметр контактов 4 мм, с лампой контроля фазы

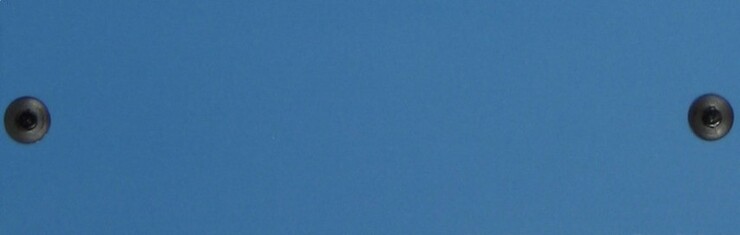

Закрывает пустое пространство

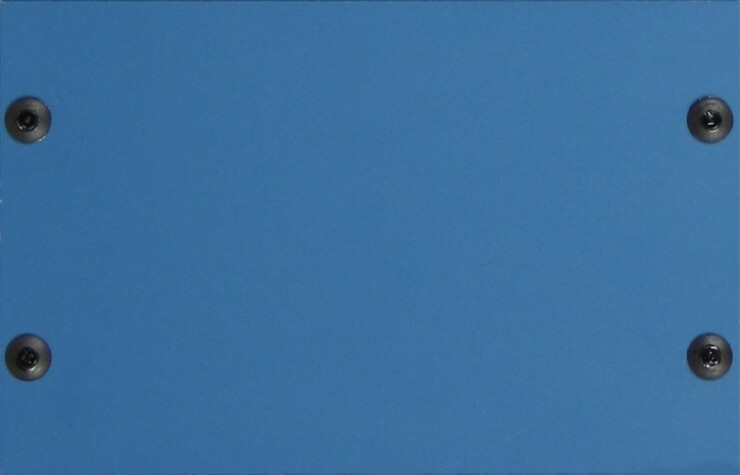

Закрывает пустое пространство войной ширины
